Бустерного типа LB

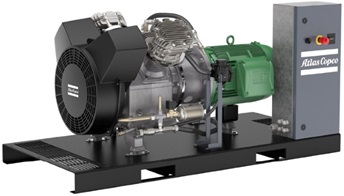

LB – представляет собой надежный,  малошумный бустер, позволяющий достичь максимального давления сжатого азота или воздуха до 40 бар. Бустер смонтирован на собственной силовой раме. Его поршневая технология обеспечивает лучшие в отрасли показатели эффективности с низким уровнем шума. Применение бустеров хорошо зарекомендовало себя в таких технологиях как производство бутылок ПЭТ, использования азота на электростанциях или в лазерной резке.

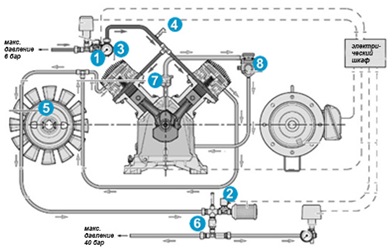

Принцип работы: во время запуска впускной электромагнитный клапан(1) закрыт, а продувочный электромагнитный клапан(3) открыт. Азот под атмосферным давлением попадает в компрессор через глушитель и обратный клапан(2),      позволяя запустить компрессор при низком давлении. При открытии впускного электромагнитного клапана воздух (азот) попадает в компрессор и сжимается. Выпускной электромагнитный клапан(4) закрыт.Предохранительный клапан    защищает компрессор от избыточного давления на впуске. Вентилятор(5) охлаждает сжатый азот, прежде чем он подается на выпуск.

Выпускной обратный клапан(6) предотвращает потери сжатого азота. Компрессор смазывается маслом в картере(7).

Картер вентилируется через маслоотделитель и масляный сапун(8).

Преимущества бустера Atlas Copco LB

• Высокая энергоэффективность.
• Уникальный компактный прямой привод 20 л.с.
• Максимальное давление на выходе: 40 бар.
• Максимальное давление на входе: 6 бар.
• Встроенный плавный пуск.
• Применение деталей из легких сплавов обеспечивает длительный срок эксплуатации.
• Традиционно высокое качество и надежность, характерные для всей техники Atlas Copco.
