Турбокомпрессоры серии ZH, ZH+



Безмасляный воздух используется во всех отраслях промышленности, где качество воздуха играет первостепенную роль в процессе производства конечной продукции. Сферы применения безмасляного воздуха включают в себя обработку пищевой продукции и напитков, производство и упаковку фармацевтических препаратов, химическую и нефтехимическую промышленность, производство полупроводниковых и электронных деталей, медицину, окраску изделий для автомобильной промышленности, изготовление текстильной продукции и т.д. Для подобных применений даже самое небольшое загрязнение масло может привести к дорогостоящему простою производства и порче продукции.

За последние шестьдесят лет компания Atlas Copco стала первооткрывателем в области разработки технологии по производству безмасляного сжатого воздуха, что привело к появлению модельного ряда компрессоров и воздуходувок обеспечивающих абсолютно чистый воздух.

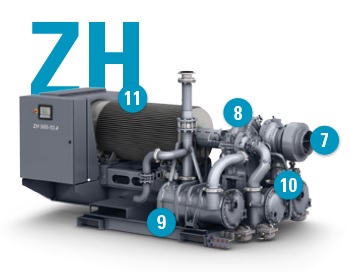

Ваш выбор - безмасляный центробежный компрессор Atlas Copco ZH+

Безмасляный центробежный компрессор Atlas Copco ZH+ - это


1.  Комплексное решение

- Стандартный пакет «все в одном» сочетает в себе новейшие технологии и современную надежную конструкцию.

- Включает в себя внутренние трубопроводы, охладители, электродвигатель, смазку, входной направляющий аппарат и систему управления.

- Беспроблемная установка и быстрый ввод в эксплуатацию.

- Дополнительные опции для адаптации к специфическим требованиям производства.

2. Эффективный входной фильтр и глушитель

- Входной фильтр совмещен с глушителем для снижения уровня шума и защиты степеней сжатия.

- На панели управления удобно расположен индикатор падения давления

main vie.jpg

3. Встроенный продувочный клапан и глушитель

- Дополнительный источник сжатого воздуха, установка дополнительных трубопроводов и анкерное крепление компрессора не требуется

- Новейшие системы управления максимально эффективно управляют работой компрессора в условиях переменного потребления воздуха.

4. Предустановленный коллектор охлаждающей воды

- Подача охлаждающей воды в промежуточные и концевые охладители и охладитель масла.

- Индивидуальная регулировка потока воды через промежуточные и концевые охладители.

5. Малый опорный контур

-Самый малый опорный контур на рынке в своем классе.

- Позволяет освободить ценную площадь на предприятии.

6. Шумопоглощающий копус

Обеспечивает оптимальные условия для работы в любой момент времени.

7. Энергоэффективный входной аппарат

- Интелектуальное и эффективное управление призводительностью.

- Регулируемый входной направляющий аппарат экономит до 9% энергии в режиме пониженного потребления воздуха.

- Надежный сервопривод лопаток ВНА обеспечивает их точное позиционирование для регулирования подачи воздуха в зависимости от потребности.

8. Простой доступ к мультипликатору.

- Горизонтальная плоскость разъема облегчает доступ к шестерням и подшипникам всех валов.

- Не требует много времени на осмотр и техническое обслуживание.

9. Высокоэффективные промежуточные и концевые охладители

- Наилучшая эффективность охлаждения и низкое падения давления.

- Для обеспечения более высокой надежности и упрощения обслуживания охладители отделены от элементов сжатия.

- Использование трубопроводов из нержавеющей стали и эпоксидное покрытие внутренних стенок охладителей повышают устойчивость к коррозии.

10. Полнокомплектная масляная система, включающая маслобак, туманоуловитель и вспомогательный масляный насос.

- Полностью укомплектованный маслобак с датчиком температуры и смотровым стеклом.

- Основной масляный насос с приводом от основного вала работает совместно со вспомогательным масляным насосом(в периоды запуска и останова).

- Гибкие соединения для повышения герметичности.

11. Электродвигатель

- Высокоэффективный основной электродвигатель.

- Доступен в вариантах со степенью защиты IP23 и IP55

ПРОВЕРЕННАЯ

ВРЕМЕНЕМ

ТЕХНОЛОГИЯ

ДИНАМИЧЕСКОГО

СЖАТИЯ

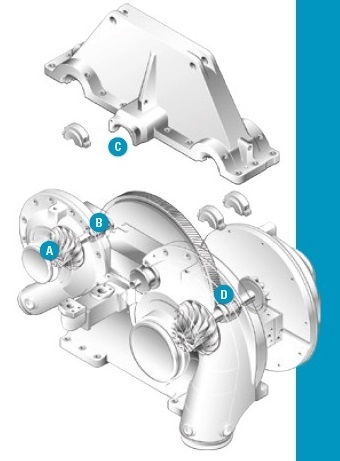

А. Импеллеры новейшей конструкции

- Эксклюзивная конструкция импеллеров с обратным наклоном лопаток разработана для обеспечения максимального диапазона регулирования производительности (до 35%).

- Снижение эксплуатационных затрат за счет сокращения энергопотребления в результате гибкого регулирования производительности компрессора в условиях меняющегося потребления сжатого воздуха.

В. Масляные и воздушные уплотнения

- Надежность в течение длительного срока службы.

- Минимизация утечек сжатого воздуха в атмосферу

- Для соответствия требованиям Класса 0 не требуется применение инструментального воздуха.

С. Надежные подшипники с горизонтальной плоскостью разъема

- Применение комбинации радиальных и упорных подшипников обеспечивает увеличение срока службы, высокую надежность и стабильность работы, простоту выполнения проверок.

D. Главное рабочее колесо и высокоскоростные валы

- Применение шестерен, соответствующих требованиям класса точности 4 ISO 1328-2/AGMA Q-13, обеспечивает продолжительный срок службы, снижает механические потери и уровень шума.

- Каждый компонент системы может быть заменен индивидуально в случае выхода из строя.



Модель
Производительность (м3/мин)
Максимальное давление (бар)
Мощность (кВт)
Масса (кг)
Габариты (мм)
Производительность (м3/мин)
  • 66
Максимальное давление (бар)
  • 9
Габариты (мм)
2400/2000/2017
Производительность (м3/мин)
  • 46.6
Максимальное давление (бар)
  • 4.6
Масса кг
8050
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 53.9
Максимальное давление (бар)
  • 4.6
Масса кг
8050
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 61.2
Максимальное давление (бар)
  • 4.6
Масса кг
8450
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 68.5
Максимальное давление (бар)
  • 4.6
Масса кг
8600
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 77.2
Максимальное давление (бар)
  • 4.6
Масса кг
9200
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 76.2
Максимальное давление (бар)
  • 7
Масса кг
8950
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 86.6
Максимальное давление (бар)
  • 7
Масса кг
9050
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 96.9
Максимальное давление (бар)
  • 7
Масса кг
9200
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 109.4
Максимальное давление (бар)
  • 7
Масса кг
9800
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 123.8
Максимальное давление (бар)
  • 7
Масса кг
9950
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 139.8
Максимальное давление (бар)
  • 7
Масса кг
10200
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 157.2
Максимальное давление (бар)
  • 7
Масса кг
11150
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 155.2
Максимальное давление (бар)
  • 9
Масса кг
11150
Габариты (мм)
5268/2230/2230
Производительность (м3/мин)
  • 163.2
Максимальное давление (бар)
  • 3.9
Масса кг
9940
Габариты (мм)
5220/2350/2770
Производительность (м3/мин)
  • 185.2
Максимальное давление (бар)
  • 3.9
Масса кг
9940
Габариты (мм)
5220/2350/2770
Производительность (м3/мин)
  • 210.1
Максимальное давление (бар)
  • 3.9
Масса кг
9940
Габариты (мм)
5220/2350/2770
Производительность (м3/мин)
  • 237
Максимальное давление (бар)
  • 3.9
Масса кг
9940
Габариты (мм)
5220/2350/2770
Производительность (м3/мин)
  • 262.8
Максимальное давление (бар)
  • 3.9
Масса кг
9940
Габариты (мм)
5220/2350/2770
Производительность (м3/мин)
  • 285.1
Максимальное давление (бар)
  • 3.9
Масса кг
9940
Габариты (мм)
5220/2350/2770
Производительность (м3/мин)
  • 191.8
Максимальное давление (бар)
  • 8
Масса кг
10580
Габариты (мм)
5220/2350/2770
Производительность (м3/мин)
  • 216.1
Максимальное давление (бар)
  • 8
Масса кг
10580
Габариты (мм)
5220/2350/2770
Производительность (м3/мин)
  • 241.5
Максимальное давление (бар)
  • 8
Масса кг
10580
Габариты (мм)
5220/2350/2770
Производительность (м3/мин)
  • 270.1
Максимальное давление (бар)
  • 8
Масса кг
11470
Габариты (мм)
5220/2350/2770
Производительность (м3/мин)
  • 288.7
Максимальное давление (бар)
  • 8
Масса кг
11470
Габариты (мм)
5220/2350/2770
Производительность (м3/мин)
  • 328.2
Максимальное давление (бар)
  • 3.9
Масса кг
18720
Габариты (мм)
6650/3290/3360
Производительность (м3/мин)
  • 370
Максимальное давление (бар)
  • 3.9
Масса кг
18720
Габариты (мм)
6650/3290/3360
Производительность (м3/мин)
  • 425
Максимальное давление (бар)
  • 3.9
Масса кг
20520
Габариты (мм)
6650/3290/3360
Производительность (м3/мин)
  • 479.2
Максимальное давление (бар)
  • 3.9
Масса кг
20520
Габариты (мм)
6650/3290/3360
Производительность (м3/мин)
  • 530.4
Максимальное давление (бар)
  • 3.9
Масса кг
20520
Габариты (мм)
6650/3290/3360
Производительность (м3/мин)
  • 586.9
Максимальное давление (бар)
  • 3.9
Масса кг
20520
Габариты (мм)
6650/3290/3360
Производительность (м3/мин)
  • 348.9
Максимальное давление (бар)
  • 8
Масса кг
23433
Габариты (мм)
6650/3290/3360
Производительность (м3/мин)
  • 389.4
Максимальное давление (бар)
  • 8
Масса кг
26633
Габариты (мм)
6650/3290/3360
Производительность (м3/мин)
  • 439.3
Максимальное давление (бар)
  • 8
Масса кг
26633
Габариты (мм)
6650/3290/3360
Производительность (м3/мин)
  • 497.2
Максимальное давление (бар)
  • 8
Масса кг
26633
Габариты (мм)
6650/3290/3360
Производительность (м3/мин)
  • 553.8
Максимальное давление (бар)
  • 8
Масса кг
26983
Габариты (мм)
6650/3290/3360
Производительность (м3/мин)
  • 8
Максимальное давление (бар)
  • 587.4
Масса кг
27483
Габариты (мм)
6650/3290/3360
Производительность (м3/мин)
  • 196.6
Масса кг
12000
Габариты (мм)
5250/2120/2400
Производительность (м3/мин)
  • 300
Масса кг
18000
Габариты (мм)
5800/2370/2630
Производительность (м3/мин)
  • 450
Масса кг
30000
Габариты (мм)
7300/3120/3500
Производительность (м3/мин)
  • 196.6
Масса кг
10500
Габариты (мм)
5250/2120/2400
Производительность (м3/мин)
  • 300
Масса кг
15000
Габариты (мм)
5800/2370/2630
Производительность (м3/мин)
  • 450
Масса кг
30000
Габариты (мм)
7300/3120/3500
