Винтовые с впрыском воды AQ

Сердце компрессора AQ– это винтовой безмасляный компрессорный элемент с впрыском воды в камеру сжатия. Подача воды позволяет сжимать воздух с малым выделением тепла. Вода очищается с помощью системы «обратного осмоса» и используется не только для подачи в камеру сжатия, но и для смазки подшипников компрессорного элемента. Профиль керамических роторов с полимерным покрытием обеспечивает максимальную производительность при минимальном энергопотреблении.

Компрессор смонтирован на собственной силовой раме, оснащен всеми соединительными трубопроводами и патрубками, а также автоматической системой слива конденсата. Компрессор помещен в звукоизолирующий корпус, в котором также смонтирован шкаф электроавтоматики с микропроцессорным модулем Elektronikon Mk5 Graphic.

Схема потока: воздух, всасываемый через воздушный фильтр (1) и впускной клапан (2) сжимается в винтовом элементе (3). Образующаяся воздушно-водяная смесь поступает в сосуд водоотделителя (4), где от этой смеси отделяется вода. Сжатый воздух проходит клапан минимального давления  (5) и воздухоохладитель (6), а затем выходит из компрессора в пневмосеть. Клапан минимального давления при любых условиях поддерживает давление в резервуаре водоотделителя на уровне выше минимально необходимого для подачи воды в винтовой элемент.

Преимущества компрессора Atlas Copco СЕРИИ AQ

• Полное отсутствие масла в воздухе.
• Высокая энергоэффективность.
• Диапазон рабочего давления от 4 до 13 бар с шагом регулировки 0,5 бар
• Высокая надежность при температуре окружающей среды до 40°C.
• Широкий выбор комплектации в зависимости от потребности заказчика.
• Длительный межсервисный интервал (4000 рабочих часов).
• Простота монтажа и эксплуатации.
• Низкий уровень шума и компактность позволяют устанавливать компрессор вблизи точки потребления сжатого воздуха.
• Микропроцессорная система управления Elektronikon Mk5 Graphic, позволяющая экономить электроэнергию и выполняющая дополнительные защитные функции.

Традиционно высокое качество и надежность, характерные для всей техники Atlas Copco

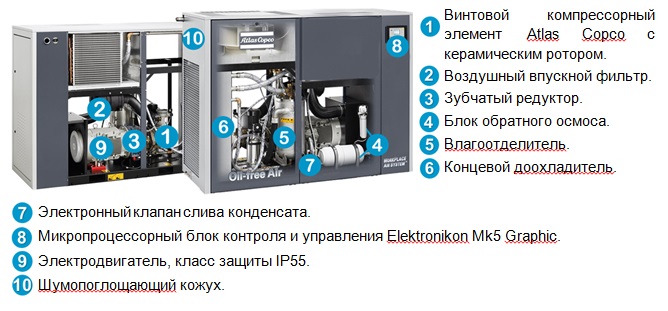

ОСНОВНЫЕ УЗЛЫ И АГРЕГАТЫ КОМПРЕССОРА Atlas Copco СЕРИИ AQ
